Yatay Toprak Kaynaklı Isı Pompasının Uygulama
Aşamaları |
|
| |
|
|
| |
Resimlerin büyük halini görmek için üzerine tıklayın |
|
|

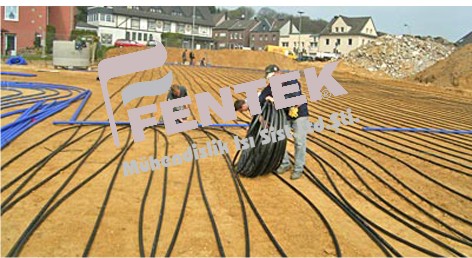

Yatay toprak
kaynaklı sistemde minumum ısıtılan alan kadar serme alanına
ihtiyacımız vardır.Bazı topraklarda bu iki
katına kadar çıkabilmektedir. Kesin alan için toprağın 1 mt.
altından toprak numunesi göndermeniz gerekmektedir. Toprak
ne kadar nemli ise alınan ve verilen enerji miktarı o kadar
yüksek olmaktadır. Kullanılan borular PE cinsi yada PE kaplı
bakır borulardır.Cihaz kapasitesine göre boru çapı ve boru
boyu hesap edilir.0 C sıcakılğın altına düşen iklimlerde
tercih etmekteyiz.Toprak kaynaklı ısı pompaları ile hava
kaynaklı ısı pompaları arasında kaynağın stabil olmmasından
dolayı büyük COP farkları bulunabilir.Büyük enerji ihtiyacı
olan yerlerde çoğunlukla toprak yada su kaynaklı ısı
pompalarını kullanmaktayız. |
- |
| |
Aşama 1 |
Aşama 2 |
Aşama 3 |
Aşama 4 |
|
|
| |
|
|
-
|
| |
Aşama 5 |
Aşama 6 |
Aşama 7 |
Aşama 8 |
|
|
| |
|
|
- |
| |
Aşama 9 |
Aşama 10 |
Aşama 11 |
Aşama 12 |
|
|
| |
|
|
- |
| |
Aşama 13 |
Aşama 14 |
Aşama 15 |
Aşama 16 |
|
|
| |
|
|
- |
| |
Burada
yapılan işlem kışın toprağın soğutularak binanın içinin
ısıtılmasıdır. Isı pompası topraktaki enerjiyi bina
içerisine çevrim vasıtası ile taşımaktadır. Kaynağın en
stabil olduğu COP değerlerinin sürekli değişim göstermediği
bir sistemdir.Serinletmede kullanılacaksa toprak etüdü
yapılmalıdır.Bahçede kök salmayan hertürlü bitki kullanılır. |
|
| |
Evin son Hali |
|
| |
|
|
|
Yatay toprak kaynaklı kapalı
devre ısı pompası uygulamalarımızda HDPE enerji borusu
kullanmaktayız. Toprağın yapısına bağlı olarak m2.den 10-35
W enerji emilimi yapabilmekteyiz. |
|
 |
|
Ülkemizin her bölgesindeki
toprak sıcaklıkları farklıdır. Bu değerlere göre boru
miktarları değişmektedir. Standart bir boru metrajı yoktur.
Isı pompası uygulaması baştan sona kadar çok iyi mühendislik
ve tecrübe gerektiren bir sistemdir.Ocak ayında İzmir.de 100
cm derinlikteki toprak sıcaklığı 14.5 C , Ankara.da 12.3 C ,
Antalya.da 10 C , İstanbul.da 8.2 C.dir. |
| |
Hava Kaynaklı Isı Pompası Uygulaması |
| |
| |
|
Ilıman
bölgeler için hem ısıtma hem soğutma hemde 12 ay sıcak su
kullanımı için uzun ömürlü bir sistemdir.COP değerleri hava
şartlarına göre sürekli bir değişim gösterir. Yerden
ısıtmalı sistemlerde çok yüksek COP değerleri elde
edilebilmektdir. Burada cihaz dizaynı ve cihazda kullanılan
malzemelerinde önemi büyük olmaktadır.Yerden ısıtma ile
ısıtma fan-coil cihazları ile serinletme yapılabilir. |
|
|
