ISI POMPASI VERİMLERİ ,
COP DEĞERLERİ , RADYATÖRDE KAPASİTE HESAPLAMALARI |
|
| - |
| |
Isı Pompası Nedir
? |
|
| |
Düşük sıcaklıktaki bir ortamdan (
Hava , toprak yada sudan )ısı çeken ve bunu yüksek
sıcaklıktaki bir ortama veren makinaya ısı pompası denir
.Isı pompası ile soğutma makinasının çalışma prensibi
aynıdır. Soğutma makinasında maksat, bir mahallin
soğutulması; ısı pompasında maksat ise, bir mahallin
ısıtılmasıdır.Isı pompası kışın dışarıdaki soğuk havadan
ısısını çekerek binaya vermek suretiyle odayı
ısıtabileceği gibi, yaz boyunca odadan ısı çekerek
dışarı atmak suretiyle odayı soğutmakta da
kullanılabilir.
Isı pompasında kaynaktan enerjiyi emen ana unsur
cihazlarda kullanılan gaz ve kompresördür. Isıtma
konumunda kaynakdan soğurulan enerji iç mekana verilir.
İç mekanda ısıtma için yerden ısıtma tercih edilmelidir. |
|
| |
|
|
| |
 |

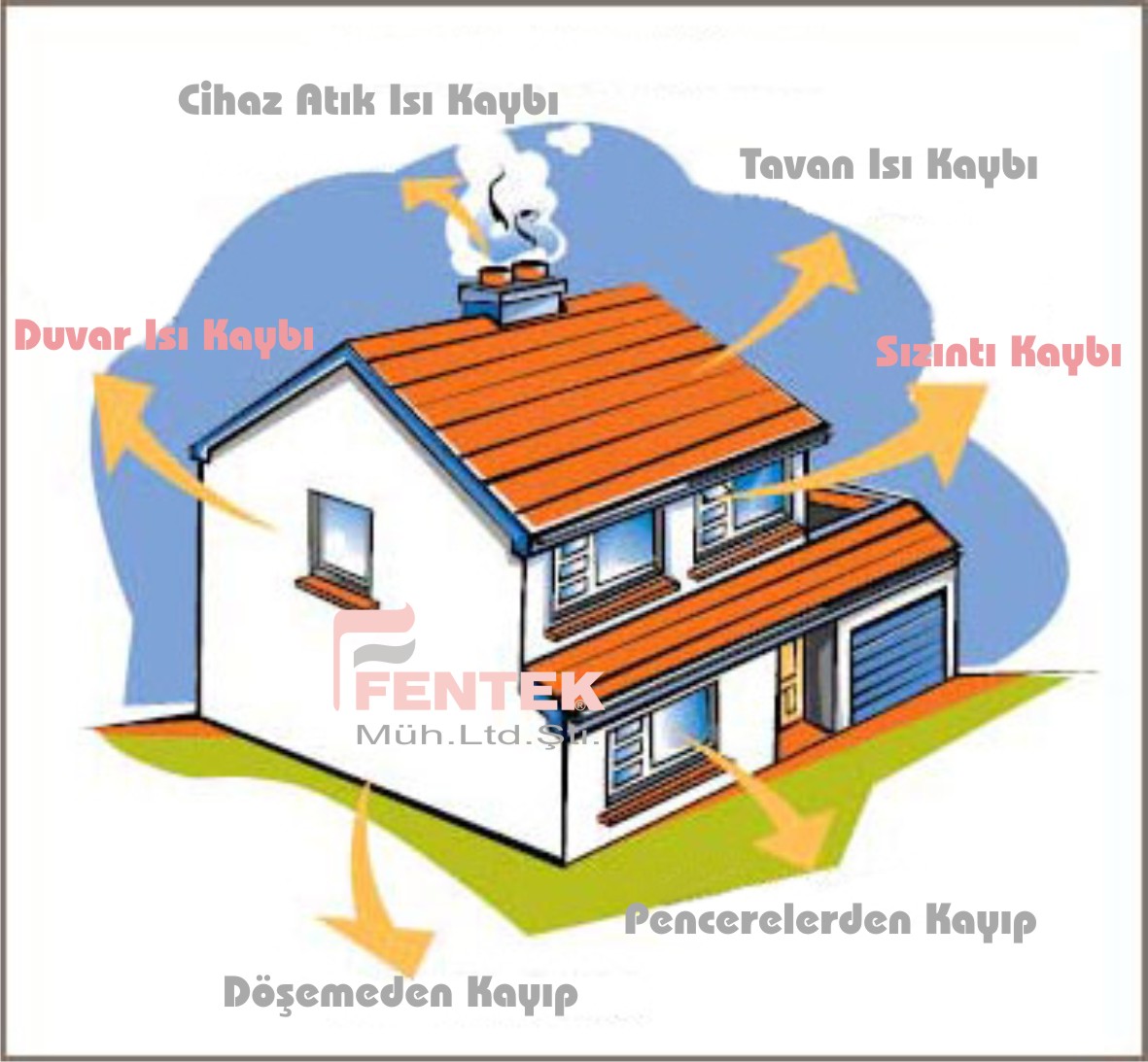

Binalardaki
ısı kaybını ne kadar azatırsak o kadar az enerji harcar ,
aynı orandada da ödediğimiz bedel düşer. Binalardan
nerelerden ısı kaybolur. Pencerelerden % 20-25 , duvarlardan
% 30-35 , tavandan %25-35 , radyatörlü evlerde tabandan %
7-10 ve hava sızıntısı kaybı % 15-25 . Yerden ısıtmada taban
ısı kaybı yoktur bu yüzden sadece yerden ısıtmada yaptığımız
taban yalıtımı ile sizlere ömür boyu kazanç sağlıyoruz.
Tavanda ısı birikmesi olmadığı için en az % 10.da tavan ısı
kaybı azalıyor. Görüldüğü gibi FENTEK Müh.Sistemleri daha
projelendirme aşamasında başlamak üzere size kazanç
olarak dönmeye başlıyor hemde çok uygun fiyatları ile.
FENTEK Müh.ile çalışmak hiç risksiz çalışmak demektir.
Tecrübeli mühendis ve teknisyen kadrosu ile ömür boyu
sürecek sistemler kuruyoruz. 22 yıllık iş tecrübemizle
çalışan , sorunsuz binlerce referansımız en büyük güvenceniz
olacaktır. |
|
| |
|
|
| |
Isı Pompası Kullanım Alanları |
|
| |
Isı pompası
makinaları ısıtma , serinletme ve sıcak
su ihtiyacının olduğu her yerde
kullanılabilir. Ev , işyeri ısıtması , sera ısıtması ,
havuz ısıtması yanında sadece sıcak su ihtiyacı içinde
kullanılır. Bina içerisinde uygun dizayn ile
serinletmede de kullanılır. Bunun için fan coil
cihazları kullanılır. Duvardan ısıtma
yada serinletme uygulamasındada belirli kriterlerle
kullanılabilir.
|
|
| |
|
|
| |
|
|
| |
|
|
| |
RADYATÖRLÜ
SİSTEMLER İÇİN ISI POMPASI SEÇİMİ NASIL YAPILIR ? |
|
| |
Isı pompası
kullanımında radyatörler 50 -55 C su sıcaklığı baz alınarak
dizayn ve seçim yapılır. Bu durumda cihazların katolog
değerlerindeki radyatör bölümünün dikkate alınması
gerekmektedir. Bu durumda genellikle cihaz kapasitelerinde
düşüşler olur ve daha fazla enerji harcanır. |
|
| |
FAN COİL
SİSTEMLERİ İÇİN ISI POMPASI SEÇİMİ NASIL YAPILIR ? |
|
| |
Fan coil
cihazları ısıtmada 55 C su sıcaklığı baz alınarak dizayn ve
seçim yapılır. Bu durumda cihazların katolog değerlerindeki
Fan coil bölümünün dikkate alınması gerekmektedir. Bu
durumda genellikle cihaz kapasitelerinde düşüşler olmaktadır.Buda
daha fazla enerji harcanacak demektir. |
|
| |
RADYATÖRLÜ
SİSTEMLERDE COP NASIL DEĞİŞİR ? |
|
| |
Isı pompası
cihazlarının COP değerlerinin en yüksek olduğu çıkış
sıcaklığı 35 C olarak kabul edilmektedir.Eğer çıkış
sıcaklığı yükseltilirse COP değerleri düşmekte ve harcanan
enerjide otomatik olarak artmaktadır. Radyatörler için en
düşük besleme sıcaklığı 50 C olarak alındığından yerden
ısıtmaya nazaran çok daha fazla enerji sarfiyatı olacaktır. |
|
| |
RADYATÖRLÜ
SİSTEMLERDE ISI POMPASI KAPASİTESİ NASIL DEĞİŞİR? |
|
| |
Cihaz katolog
ve test değerlerinin üzerindeki çalışmalarda kapasite
otomatik olarak düşmektedir. Hava kaynaklı 16 KW katolog
değeri olan bir cihaz 55 C çalışmada 13.30 kw kapasiteye
düşmektedir. . |
|
| |
ISI POMPASI
CİHAZ KAPASİTELERİ HANGİ ŞARTLARDA ÖLÇÜLÜYOR? |
|
| |
Hava kaynaklı
ısı pompaları genellikle 7 C dış ortam 35 C besleme suyuna
göre test edilirler ve katolog değerleri oluşur. Avrupanın
bağımsız test kuruluşu olan Eurovent internet sitesinde
birçok firmanın ürünlerinin gerçek değerlerini
görebilirsiniz. |
|
| |
RADYATÖR VERİM
DEĞERLERİ HANGİ ŞARTLARDA GEÇERLİDİR? |
|
| |
Radyatörlerin
katolog değerleri genellikle 90/70 C su sıcaklığına göre
oluşturulmuştur. Eğer radyatörler ısı pompasında
kullanılacaksa 55 C deki verimlerinin hesaplama için
kullanılması gerekmektedir. Bu durumdada radyatör miktarı
normalin yaklaşık 2 katına kadar ulaşabilmektedir. Ayrıca
aluminyum radyatörler çok daha hızlı rejime girdikleri için
tercihedilmelidir. |
|
| |
ISI POMPASI
ÇIKIŞ SICAKLIĞI İLE NELER DEĞİŞİYOR ? |
|
| |
Isı pompaları
COP değerleri belirlenirken kaynak sıcaklığı ve çıkış
sıcaklığı için belirli değerler alınır.Mesela 35 C çıkış
sıcaklığı olan bir yerden ısıtma sisteminde hava kaynaklı
ısı pompasında 7 C kaynak sıcaklığı ile test yapıldığında 16
KW lık cihaz kapasitesi 16 KW olarak ölçülmektedir. Aynı
cihaz 55 C çıkış sıcaklığı 7 C kaynak sıcaklığında test
yapıldığında ise 13.30 KW kapasiteye düşmektedir. |
|
| |
HANGİ
DURUMLARDA ISI POMPASI KULLANILMAZ? |
|
| |
Bina
içerisinde mevcut ısıtma sistemi var ve daha önceden
kullanılan bir sistem ise önceki yılların çalışma rejimleri
dikkate alınır.Eğer kullanılan sistem 60 C ve üzerinde bir
su ile ısıtmayı sağlamışsa ısı pompası kullanılması tavsiye
edilmez. Bu durumda bina içerisinde sistemin revize edilmesi
gereklidir.-10 C ve altına dış hava sıcaklığının indiği
bölgelerde hava kaynaklı ısı pompası kullanılması tavsiye
edilmez. |
|
| |
ISI POMPASI
ALMA KARARIMI NASIL VERİRİM? |
|
| |
Cihazların COP
değerleri , üretici firmamın güvenirliği ve sürekliliği ,
uygulayıcı firmanın tecrübesi ve fiyat analizleri yapılarak
cihaz ve model seçimi yapılmalıdır. |
|
| |
|
|
| |
Isı Pompası
Kaynakları Nelerdir? |
|
| |
Isı pompasında hava ,
toprak ( yatay yada dikey) ve su kaynak olarak
kullanılır.Bölgeye göre kaynak seçimi yapılır. Önemli olan
kaynağın olabildiğince stabil olmasıdır. En stabil kaynak
topraktır. Fakat ilk yatırım değeri yüksek olmaktadır. 1 mt
derinlikte Ocak ayında Ankara 12 C , İstanbul 8 C , İzmir
ise yaklaşık 14 C olmaktadır. Hava sıcaklıkları ise devamlı
değişkendir.Gündüz , gece hatta gün içinde bile çok
değişkenlik gösteririr.Bu yüzden hava kaynaklı ısı
pompalarının COP değerleri sürekli değişkendir. |
|
| |
|
|
Isı
pompası kapalı devrelerinde soğutucu akışkanlar dediğimiz
Freon gazları kullanılır. Buharlaştırıcı içinden geçen
soğutucu akışkan, etrafındaki ortamdan gerekli ısıyı çekerek
buharlaşır ve buharlaşan bu soğutucu akışkan, kompresör
vasıtasıyla yoğuşturucuya basılır.Yoğuşturucu da, kızgın
buhar halindeki soğutucu akışkan etrafındaki ortama ısı
vermek suretiyle, yoğunlaşarak doymuş sıvı haline gelir.Yoğuşturucudan
çıkan soğutucu akışkan kısılma vanasından geçerek basınç ve
sıcaklığı buharlaştırıcı basınç ve sıcaklığına düşürülürek
ısı pompası çevrimi tamamlanır.Isı pompaları elektrikle
ısıtmaya nazaran 3 ilâ 6 misli avantajlıdır |
|
| |
|
|
|
| |
BEDELSİZ DOĞAL
TERMAL ENERJİYİ NASIL ALIYORUZ ? VE NASIL KULLANIYORUZ ? |
|
| |
|
Şemamızda görüldüğü üzere bedelsiz termal enerjiyi
toprak içerine yatay 32 ve 40 mm PE boru döşeyerek
,sondaj ile derin kuyuya boru döşeyerek , nehir ,
göl yada deniz suyunu sirküle ettirerek yada boru
döşeyerek yada dış havaya serpantin yerleştirerek
alıyor ısıtma yapılacak ortama aktarıyoruz. Yapılan
işlemde harcadığımız enerji sadece sistemin
döngüsünde kullanılıyor. 1 kw elektrik harcamasına
karşılık size sağladığımız enerji 4 ila 6 KW
arasında değişiyor. Sistemlerimiz ısıtma ,
serinletme yanında sıcak su ihtiyacınızıda sağlıyor.
Havuz ısıtılması için yüklü bedeller ödetmiyoruz.
Sistemlerimizin tamamı yıllardır Avrupa.da
kullanılan güveni sistemlerdir. |
 |
|
|
| |
|
|
| |
BEDELSİZ TERMAL
KAYNAKLAR |
|
| |
|
|
|
| |
Isı Pompası Kaynağı Olarak
Hava |
 |
|
| |
Hava
kaynak olarak kullanıldığında COP değerleri sürekli değişken
olacaktır. İklimin uygun olduğu yerlerde kullanılır. Son
üretilen ısı pompası cihazları -15 C / -20 C hava sıcaklığında
bile çalışmasına rağmen verimlerde önemli oranda düşüş
olmaktadır. Özellikle radyatör ve fan coil cihazları ile
çalışmada COP değerlerinde büyük düşüş gözlenmektedir.Eğer
yapı inşaat halindeyse 40 C besleme sıcaklığı dikkate
alınarak yerden ısıtma dizaynı yapılmalıdır. |
|
| |
|
|
|
|
| |
Isı
Pompası Kaynağı Olarak Toprak |
Toprak kaynağı
jeotermal enerji alımı için çok stabildir.Fakat ilk yatırım
maliyeti daha yüksektir. Kurduğumuz sistemler
karşılaştırılan yakıta göre 1 ila 4 yıl arasında kendisini
amorti etmektedir.Boru döşenen alanın ömür boyu çok iyi
korunması gerekmektedir. Üzerinden ağır araçlar geçmemeli ,
kök veren ağaçlar dikilmemelidir. Çok iyi yastıkalama
yapılamalıdır. Toprağın akışkanlığına göre 1 ila 4 mt.arasında
toprak hafriyatı gerekebilir. |
 |
|
| |
|
|
| |
Toprak
kaynak olarak iki türlü kullanılır. Birincisi yatay toprak ,
ikincisi derin sondaj diye adlandırdığımız dikey
topraktır.En stabil kaynak topraktır. COP değerleri çok az
değişim gösterir. İlk yatırım değeri yüksektir. Kış hava
sıcaklığının 0 C ve altında olan yerlerde tercih edilir.
Yatay toprakda boruların birden fazla serme yöntemi vardır. |
|
| |
|
|
| |
Isı
Pompası Kaynağı Olarak Su |
|
| |
Isı
pompalarında su direkt yada endirekt olarak kaynak olarak
kullanılır. Cihaza devirdaim yaptıararak yada su kaynağına
boru döşeyerek su kaynaklı ısı pompası enerji alımı yapılır. |
|
| |
|
|
| |
Isı
Pompası Fiyatları |
|
| |
Isı pompası
cihaz fiyatları markaya ve kaynağa göre büyük değişimler
göstermektedir.En ucuz kurulum hava kaynaklı ısı
pompaları ile olmaktadır. Örnek vermek gerekirse 16 kw
hava kaynaklı bir ısı pompasının kurulumu 8000 $-12000
$
civarında olmaktadır. Aynı kapasitede yatay toprak
kaynaklı ısı pompası ise yaklaşık
15000 $-20000 $ civarında bir
bedelle kurulmaktadır. Eğer sıcak suda ısı pompasından
elde edilecekse bu fiyatlarda değişmeler olmaktadır. |
|
