HAVADAN
SUYA ISI POMPASI / ISITMA
/ SICAK SU
AMAÇLI UYGULAMA |
|
-  |
| |

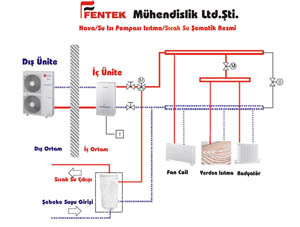

Yukarda genel kurulum ve
uygulama şeması bulunan havadan suya ısı pompası
sistemlerimizi ısıtma yanında sıcak su
eldesi amaçlı olarakda kullanabiliriz.
Bu durumda ısıtma sisteminde kullanılan malzemeler ek olarak
bazı kurulum malzemelerine ihtiyaç duyulmaktadır. Bunlardan
bir tanesi sıcak suyun depolanacağı boyler olmaktadaır.
Boylerlerimiz serpantinli olup içlerinde emaye kaplama
mevcutdur. |
|
- |
| |
Isı pompası
cihazlarını yerden ısıtma yanında fan-coil
sistemlerini kullanarak ısıtma yanında yazın serinletme
olarakda kullanabiliriz. Isıtma tercihinde fan coil
cihazları ses yapmalarından dolayı konutlarda fazla tercih
edilmemelidir. |
|
- |
| |
 |
|
| |
Yerden ısıtma
istemlerinde besleme suyu sıcaklığı 35-40 C olarak
alınmalıdır. Tabandan ısıtma sistemi bu durumda daha yüksek
bir bedelle kurulacak fakat ömür boyu düşük enerji
giderlerine sahip olacaksınız. Bütün ısı pompası üreticisi
firmalaranın en yüksek COP değerlerine ulaştığı sıcaklık
35-40 C.dir. |
|
| |
 |
|
| |

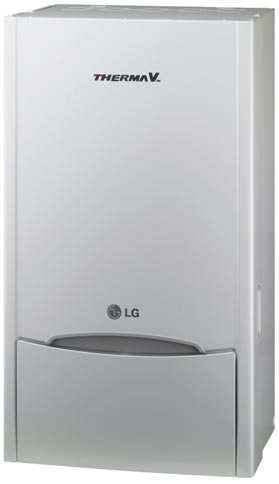

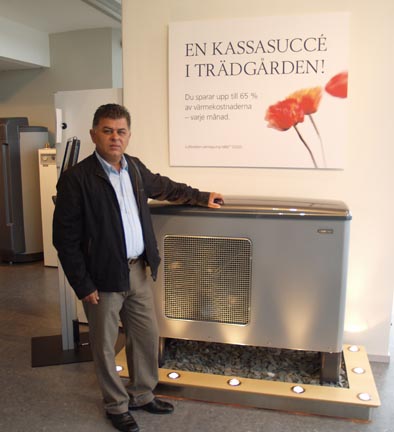

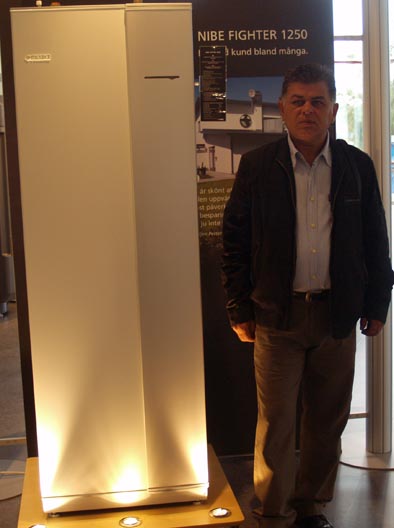

Hava kaynaklı havadan suya
ısı pompası cihazları kompakt dediğimiz tek dış üniteden
oluşabileceği gibi ayrık dış ve iç ünitedende
oluşabilmektedir. Ayrık olması durumunda iç ve dış ünite
arasında bakır boru çekilmesi gerekmektedir. |
|
| |
 |
 |
|
| |
Teknolojinin
gelişmesi ve gazların kimyasal olarak geliştirilmesi ile
Hava Kaynaklı ısı pompaları -15 hatta -20 C .de bile
sorunsuz olarak çalışmaktadır .Isı pompasında kullanılan gaz
ve kompresöre göre bu farklılık göstermektedir.Kapasiteleri
test sıcaklıkları için geçerlidir. Test sıcakılığı üzerinde
öngörülen kapasite artmakta , test sıcaklığı altında ise
öngörülen kapasite azalmaktadır. Kullanılacak cihazların bu
özellikleri çok önemlidir. Örnek vermek gerekirse +2 C dış
hava sıcaklığı +35 C cihaz sıcalıklığındaki ısıtma
kapasitesi 16 KW. COP değeri 4.5 olan bir cihaz -15 C .de
11.5 KW kapasite ve 3 COP değerine düşebilmektedir.Bu
değerler en iyi cihazlarla sağlanabilmektedir.Bina ısı
kayıpları hava sıcaklığının düşmesi ile artacağından hava
kaynaklı ısı pompaları tersine kapasiteleri düşmektedir.
Bunun önüne geçmek için birçok üretici ilave ek ısıtıcı
beslemesi yapmaktadaır. Buda pik günlerde sorunsuz ısınmayı
garanti etmektedir. |
|
| |
 |
|
| |
Hava Kaynaklı ısı pompası
cihazları test değerleri genellikle +2 dış ortam hava
sıcaklığı +35 C besleme suyu sıcaklığına göre yapıldığından
, radyatör ve fancoil cihazları kullanımında COP düşümü ve
kapasite düşümü dikkate alınmalıdır.12 KW nominal kapasiteli
bir cihazı ele alalım. Firmanın katolog değerlerinden alınan
bilgiler şu şekildedir. Kapasite : 12 KW. COP : 4.5 Çalışma
sıcaklıklarına göre kapasiteler ise şu şekilde olmaktadır.A
Şartı : -15 C dış ortam + 35 çıkış suyu sıcaklığı Kapasite :
9.18 KW. B Şartı : -15 Dış ortam sıcaklığı çıkış suyu
sıcaklığı 50 C. Kapasite : 5.59 KW.
Sonuç : Cihaz kapasitesi 12 kw alınsaydı ve radyatörlü yada
fan coilli bir mekanda kullanılsaydı cihaz kapasitesi 5.59
kw a düşeceğinden ısınma sağlanamayacaktı.+ 35 C
dizayn sıcaklığında yapılan yerden ısıtmada ise herhangi bir
sorun yaşanmadan ısınma devam etmektedir. |
|
| |
 |
|
| |
22 yıldır yurt içi ve yurt
dışında yerden ısıtma uygulamaları yapan firmamız ısı
pompası cihazlarının çok yüksek COP değerlerine ulaştığı +35
C çalışma sıcaklığını baz alarak mühendislik hesaplarını
yapmaktadır. 50 - 55 C çalışma sıcaklığı baz alınması
durumunda çok düşük yatırım değerleri çıkmasına karşılık
ömür boyu yüksek enerji bedelleri ile karşı karşıya
kalınmaktadır. |
|
| |
 |
 |
|
| |
Marka ve modele göre ısı
pompası cihazlarının boyutları , COP değerleri , minumum
maksimum çalışma ortam sıcaklıkları değişiklik
göstermektedir. |
|
| |
 |
|
| |
Yukardaki fotoğrafta görülen
ısı pompası makina dairesinde seri modülle bağlanmış iç
üniteler , sıcak su kullanımı için boylerler ve hava kanallı
serinletme sistemi görülmektedir.Makina dairesi
kurulumlarında bütün bunlar dikkate alınmalıdır. |
|
| |
 |
 |
|
| |

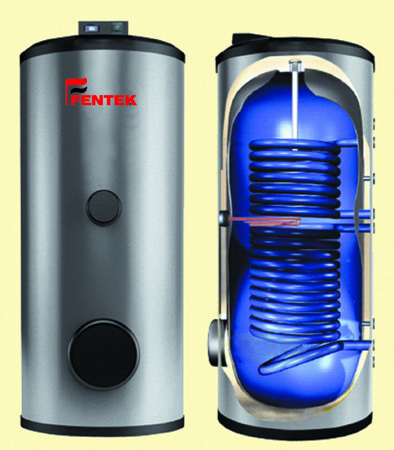

Sıcak su sağlamak için sistem
şemasına uygun olarak hijyenik emaye kaplamalı , korozyona
karşı korumalı çift serpantinli boyler
kullanılmalıdır.Serpantinlerden bir tanesi ısı pompası
cihazından ikincisi ikincil enerji kaynağından beslenir.
İkincil enerji kaynağımız çoğunlukla güneş enerjisi
kollektörü olmaktadır. |
|
| |
|
|
- |
