HAVADAN
SUYA ISI POMPASI /ISITMA/SICAK
SU/GÜNEŞ ENERJİ DESTEK
AMAÇLI UYGULAMA |
|
-  |
| |
Yukarda genel kurulum ve
uygulama şeması bulunan havadan suya ısı pompası
sistemlerimizi ısıtma yanında sıcak su
eldesi amaçlı olarak güneş enerjisi destekli olarakda
kurabiliriz.
Bu durumda ısıtma sisteminde kullanılan malzemeler ek olarak
bazı kurulum malzemelerine ihtiyaç duyulmaktadır. Bunlardan
bir tanesi sıcak suyun depolanacağı çift
serpantinli boyler ve güneş kollektörleri olmktadaır.
Boylerlerimiz serpantinli olup içlerinde emaye kaplama
mevcutdur.Güneş kollektörü olarak bakımsız model diye tabir
ettiğimiz HeatPipe gazlı kollektörleri tercih etmekteyiz. |
|
- |
| |

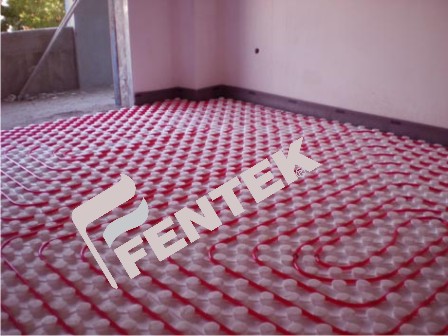

Yerden ısıtma yanında fan-coil
sistemlerini kullanarak ısıtma yanında yazın serinletme
olarakda kullanabailiriz. Isıtma tercihinde fan coil
cihazları ses yapmalarından dolayı konutlarda fazla tercih
edilmemelidir. |
|
- |
| |
 |
|
| |
Sistemin
kurulduğu yerin güneş düşüm değerleri , kollektör adedi ve
kollektör tipine göre güneş enerjisnin enerji sağlama
oranlarıda değişecektir.Isı pompası sistemlerinde 1.öncelik
evin sıcak suyunu hazırmaktır. Boylerde yeterli sıcaklığa
ulaşıldıkdan sonra sistem kalorifer hattını açar. Bu işlem
için motorlu üç yollu vana kullanılır. |
|
| |
 |
 |
|
| |

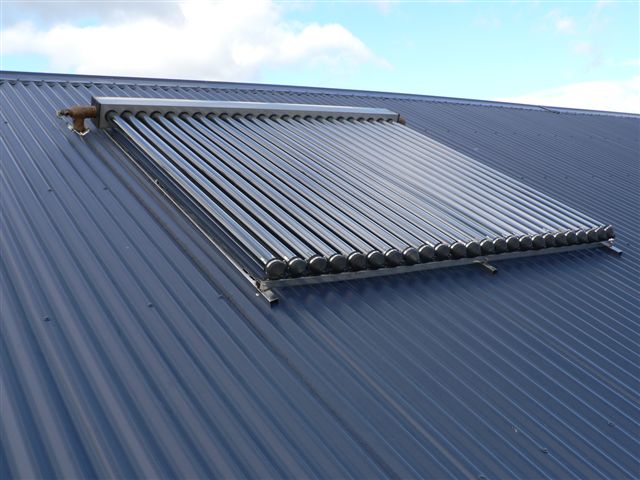

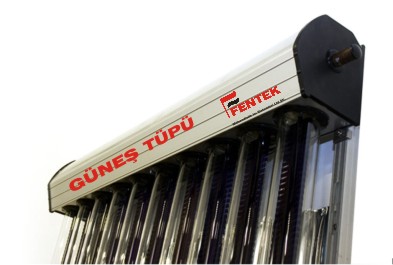

Haeat pipe güneş tüpleri
kapalı devre gaz çevrimi ile çalıştıklarından dolayı
bakım istemezler. -35 soğukta bile çalışmasını sürdürür.
Antifiriz ihtiyacı yoktur. Kapalı devresinde özel bir
gaz ile enerji aktarımını sürdürür.FENTEK Müh.olarak
bütün malzeme seçimlerimiz uzun ömürlü bakım
gerektirmeyen malzemelerdir.Kollektör adedi proje
büyüklüğüne ve güneş enerjisi düşüm değerlerine göre
değişmektedir. |
|
| |
 |
 |
|
| |
Isı pompası
cihazlarında kullanılan boylerler hijyenik , hızlı
ısıtabilen ve korozyona karşı korumalı olan emaye kaplamalı
olmalıdır.Sistemin ömrünün uzun olması için bu şartlara çok
dikkat edilmelidir.Fentek Mühendislik olrak kullandığımız
boylerlerin tamamı hijyenik ve korumalıdır. 15 -20 yıl önce
kurulan sistemlerimiz hala sorunsuz olarak çalışmaya devam
etmektedir. |
|
| |
 |
|
| |
Bütün ısı pompası üreticileri
+ 35 C çıkış sıcaklığında cihaz performansının maksimum
değere ulaştığını tesbit etmişlerdir. Yani ısıtma
sistemimizin +35 C ye göre dizayn edilmesi gerektiğini bu
durumda çok az elektrik tüketimi olacağını bilmekteyiz. 12
kw bir cihaz + 35 çıkış , +2 C dış ortam sıcaklığında 12 kw
enerji vermekte iken bu sıcaklık + 50 C olması durumunda 9.9
kw a düşmektedir.FENTEK mühendislik olarak yerden ısıtma
dizayn sıcaklığını + 35 C alarak ömür boyu enerji
giderlerinizi düşürmekteyiz. |
|
| |
 |
|
| |

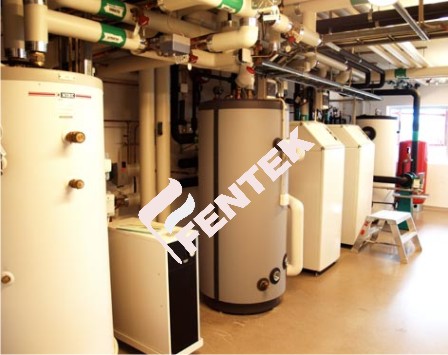

Seri MODBUS ile montajı
yapılmış ısı pompası makina dairesi.Makina dairesinde ısıtma
yanında sıcak su temini için boylerler ve serinletme için
diğer ekipmanlar görülmektedir. |
|
- |
