Hava Kaynaklı Isı Pompaları(Air to Water Heat Pump) |
|
|
 |
-IIsı
pompası basit olarak ısı enerjisini bir ortamdan diğer
bir ortama taşıyan ve elektrikle beslenen bir sistemdir.
Bilindiği üzere enerji vardan yok, yoktan var edilemez,
sadece ya biçim değiştirir yada bir yerden bir yere
taşınır. Isı pompası da adını, ısı enerjisini bir
ortamdan diğer bir ortama “pompalama” veya “taşıma”
kabiliyetinden alır. Örnek olarak dalgıç pompalar
verilebilir. Dalgıç pompalar nasıl suyu üretmiyorlarsa,
ısı pompaları da ısıyı üretmeyip sadece
taşırlar. Dalgıç
pompalarının su pompalaması için bir su kaynağına
daldırılmalarına benzer olarak, ısı pompaları da
yeryüzünde bir enerji kaynağına temas etmedikleri sürece
ısıyı taşıyamazlar. Gerekli şartlar sağlandığında yüksek
miktarlarda enerji düşük maliyetlerle kullanıma
sunulabilir.
Isıtma sektöründe çoğu insan için ısı pompası terimi
yenidir. Oysa ki evlerimizdeki buzdolabı, klima, nem
giderici ve dondurucular aynı mantığın ürünüdürler.
Çalışma prensibi ısıyı taşıma mantığına uyduğundan “ısı
pompası” başlığı altında toplanabilirler.
Fosil yakitlarin tükenmekte olmasi ve her geçen gün bu
yakitlarin fiyatlarinda ciddi artislar yasanmasi ayrica
çevre bilincinin gelismesi gibi birçok sebepten isi
pompasinin çok yakin bir gelecekte ülkemizde de
yayginlasmasi kaçinilmaz bir sonuçtur.
Soğutma makinaları ısıtma veya ısıtma ve soğutma amaçlı
kullanılırlarsa ısı pompası adını alırlar. Örnek olarak
evlerimizde kullanılan buzdolaplarını alalım.
Buzdolaplarında yiyeceklerin bulunduğu iç ortam soğuktur
ve arkasındaki borular oluşan ısıyı ortama
bıraktıklarından sıcaktır. Hemen hemen her kişi bu
olayın farkındadır ve bu ısının nereden geldiğini merak
etmektedir. Örnekte de görüldüğü gibi soğutma makinaları
ısıyı ve soğuğu aynı anda üretirler. Anlaşılacağı gibi
ısı pompalarından bahsedildiğinde soğutma makinalarına
başvuruyoruz. Öyleyse ısı pompaları uzun süredir bilinen
bir kavramdır yani 90’lı yıllar için yeni bir sistem
değildir.
Isı pompası teknolojisi mantık olarak ilk 18. yy.’ da
oluşmuştur. Isı pompasının günümüze kadar soğutmada
izlediği yükselen grafikle olduğu gibi, bugünden
itibaren ısıtma amaçlı kullanımda da çok büyük bir rolü
olacaktır. Isı pompaları genel anlamda ısıyı üretmek
yerine taşımayı amaçlar. Bunun içinde ısının alınacağı
bir ısı çukuruna ihtiyaç vardır. Ülkemizde kullanılan
ısı pompalarının hemen hemen hepsi ısı çukuru olarak
havayı kullanmaktadırlar. Günümüzde havayı ısı çukuru
olarak kullanan ısı pompaları Split Klima ve çiller
olarak adlandırılmaktadırlar. Hava kaynaklı cihazların
verimleri , dış hava sıcaklıklarının değişimlerinde ,
farklı değerler alırlar. Verim değerlerinin gün içinde
dahi sabit kalmaması sebebiyle , işletme maliyetlerinde
beklenmeyen artışlar meydana gelir. Bu verim
değişimlerini önleyen sıcaklığı sabit kabul edilebilecek
ısı çukurları da mevcuttur. Bu amaçla kullanılan
sıcaklığı sabit kabul edilebilen ısı çukurları toprak ve
sudur. |
| |
|
|
-Hava, doğada bulunması en kolay
enerji kaynağıdır.Hava kaynaklı ısı pompaları dışarıdaki havayı yada ekzost (atık) havayı ısıtma ,soğutma veya sıcak su için enerji kaynağı olarak kullanır. Tüm ev için uygulanabileceği gibi, ayrı bir dış ünite ile bir split çözüm olarak da kullanılabilir. Isı dağıtımı çoğunlukla bir hidrolik dağıtım sistemi
yardımıyla (air-water) yada bir fan yardımıyla yapılır. Aslında ılıman iklimler için düşünülen bu çözüm
gelişen teknoloji ile daha zorlu iklimlerde de kullanılmaya başlamıştır.Ancak hava sıcaklığı yıl boyunca diğer ısı kaynaklarına göre değisim gösterir.Isı kaynağı ile ısı taşıyıcı arasındaki sıcaklık farkı ne kadar fazla olursa cihaz verimi o kadar düşük olur.Bu nedenle hava ısı pompalarının verimliliği yıl boyunca değişkenlik gösterir.Bundan
dolayı hava kaynaklı cihazlar için kesin bir COP değeri
vermek imkansızdır. Hava kaynaklı ısı pompaları zemin (toprak)
kaynaklı ısı pompalarına göre maliyet avantajına sahiptir. |
| |
 |
|
| |
Isı
pompaları hava , toprak ve su gibi doğada bulunan ve
güneş enerjisisinin yılboyu beslemesi ile devamlılığı
sağlanan düşük sıcaklık kaynaklarındaki enerjiyi akışkan
sayesinde doğadan alarak ısıtılıcak alanlara taşıyan
yada tersine çalışarak soğutan cihazlardır. Hava
kaynaklı ısı pompaları havadaki doğal enerjiyi çekerek
yerden ısıtma , fancoil yada aluminyum radyatörler ile
mahala aktaran cihazlardır. Yerden ısıtma ile ısıtma ,
radyatör ile ısıtma , fan coil cihazları ile ise ısıtma
yanında klima gibi soğutma işlevide tam olarak yapılır. |
|
|

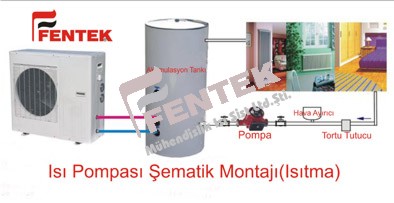

AYRIK
SİSTEM HAVA KAYNAKLI ISI POMPASI PRENSİBİ |
 |
Ayrık sistem dediğimiz
hava kaynaklı ısı pompası cihazları iç ve dış ünite
olmak üzere iki parçadan oluşurlar. İç ve dış ünite
arasında bakır boru bağlantısı gereksinimi
vardır.Fakat kontrol bölümünün iç ünite üzerinde
olmasından dolayı bina içi kontrolu ve bağlantısı
daha kolaydır. Boyler ve ikinci enerji kaynağı
bağlantılarının yapılması daha kolaydır. Dış ortamın
şartlarından etkilenmediğinden tercih edilirler. |
|
KOMPAKT
SİSTEM HAVA KAYNAKLI ISI POMPASI |
| |
 |
|
| |
Hava Isı Pompası
Kompakt Sistem |
|
| |
Kullanım Alanı
Doğal, masrafsız ve yenilenebilen güneş enerjisinden faydalanmak için kullanılan hava ısı pompası
- müstakil binalar ve apartmanlar,
-özellikle küçük arazi yüzeyleri ve yenilenme çalışmaları için,
ısınma ve sıcak su ihtiyacını karşılamak için bütün yıl kullanım için uygundur.Cihazlar
55 C sıcaklığa kadar kullanım için dizayn edilmelidir.
Prensip
Otomatik ayar yapabilen hava ısı pompasında,buharlaştırıcı vantilatör ,ısı pompası ünitesi
dışarıya kurulur.İlave akumulatör , sıcak su boyleri
makina dairesine kurulur .Vantilatör ve ısı değiştirici vasıtasıyla dışarıdaki havadan alınan ücretsiz ısı, ısınmak ve sıvak su hazırlamak için yüksek bir sıcaklık seviyesine getirir.(Hava sıcaklığının - 15 C altına düşmemesi koşuluyla ) |
|
|
| |
|
|
|
Isı Pompası
(Hava Kaynaklı)Ses Seviyesi |
Model |
Ses Gücü Seviyesi
dB (A) |
| H12SNE |
55 |
| H14SNE |
57 |
| H16SNE |
57 |
|
| |
|
|
|
| |
|
|
| |
|
|
|
| |
|

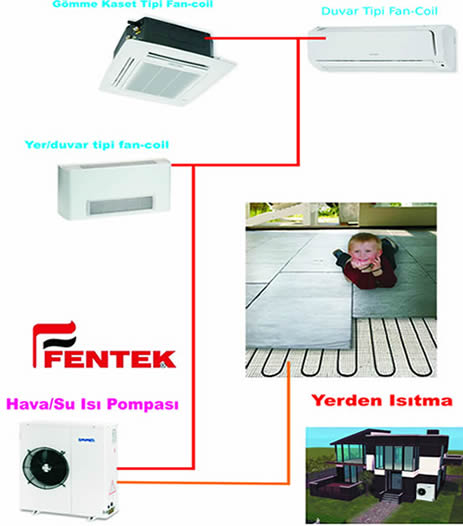

Isı
Pompası ile sistem çözümleri ( yerden ısıtma , fan-coil
vasıtası ile ısıtma ve serinletme ) |
|
| |

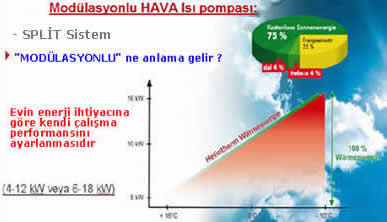

MODULASYONLU (İNVERTER) HAVADAN SUYA ISI POMPASI |
|
| |
Otomatik Ayar Yapabilen Hava Isı pompasının Avantajları:
- Minimum kullanım alanı
- Her yerde kullanılabilir ve inşaat aşamasından sonrada kolay kurulabilen sistem
- Enerji ihtiyacına göre otomatik ayarlama yapabilme özelliği sayesinde ulaşılan düşük işletim masrafları
- Rezistans ve diğer ısıtıcılara gereksinim duymaması
- Soft Start sayesinde düşük ses seviyesi ve makine korunması
- Dış hava sıcaklığına göre,hava miktarı dengeleyicisi sayesinde hava buharlaştırıcının optimum kullanımı
- Bakım gerektirmeyen,işletim masrafları düşük olan sistem
- Son derece çevre dostu |
|
| |
|
|
| |
|
|
| |
Hava şartlarının sürekli
değişmesinden dolayı mekanlardaki enerji ihtiyaçlarıda
sürekli değişim halindedir.Eğer cihaz kapasiteleri sürekli
aynı kalırsa bina içerisinde hem istenmeyen sıcaklıklar
oluşur hemde enerji tüketim değeri artar. Örnek vermek
gerekirse 12 kw kapasiteli cihaz tam kapasitede 2,66 KW
enerji tüketirken , bina içerisinde enrji ihtiyacının
azaldığı durumlarda 12 KW yerine 6 kw lık cihaz gibi
çalışmaya başlar ve enerji tüketimi 1,33 KW değerine düşer
buda enerji giderlerinin büyük oranda düşmesini sağlar. |
|
| |
 |
|
| |
Yukarda
çok iyi dizayn edilmiş ısı pompası makina dairesi
görülmektedir. Isı pompası cihazları seri modüllerle
bağlanarak istediğimiz kapasiteye ulaşırlar. Cihazlar
bina ihtiyacına göre otomatik olarak seri devreye
girerler. Sistem sıcak su sağlamak ve yaz günlerinde
serinletme olarakda kullanılmak üzere dizayn edilmiştir.
|
|
|
|
