Toprak Kaynaklı Isı Pompası
Uygulamalarımız |
|
- |
| |
 |
|
| |
Dış hava
sıcaklığının -10 C ve altında seyrettiği bölgelerdeki
tercihimiz toprak kaynaklı ısı pompalarıdır. Eğer yeterli
toprak alnınız varsa yatay borulama , yeterli alanınız yoksa
dikey borulama ile ısı pompası sistemini kurmaktayız. |
|
| |
 |
|
| |
....Yeryüzüne düsen günes enerjisi toprak altinda uzun süre depolanabilir.Bütün yil boyunca toprak altindaki sicaklik hemen hemen sabit kalir (+8 ile +14 ºC arasinda) , bu da
ısı pompalarımızda yüksek performans katsayisi elde etmemizi saglar. Isi kaynagi olarak toprak, kolay bulunabilme özelligi ile tercih sebebidir.

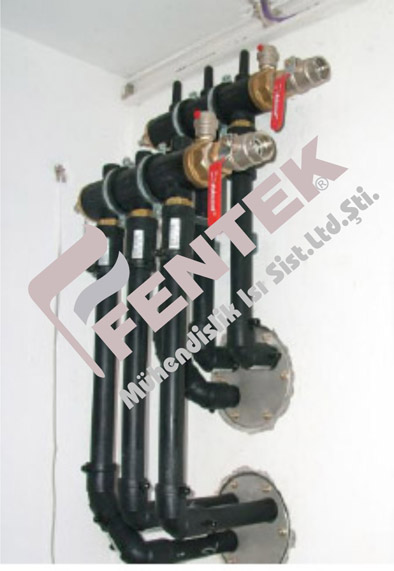

Toprağa boruyu yatay yada dikey sondaj şeklinde
döşemekteyiz. Dikey sondajda sondaj yapılması ve raporlama
işverene aitdir. Yatay borulamada toprak hafriyatı ,
yastıklama ve tekrar boruların kapatılması işverene aitdir.

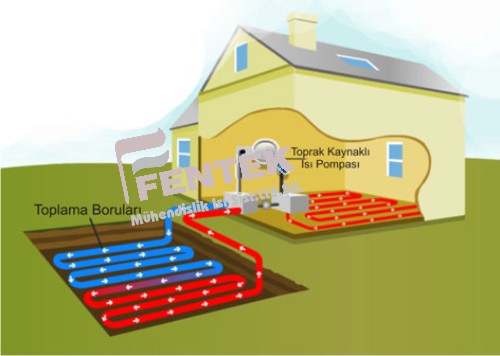

Yatay toprak kaynaklı ısı pompası uygulamamızda
kesinlikle kök veren ağaçlar dikilmemelidir. Üzerinden ağır
araçlar geçmemelidir. |
|
|
 |
|

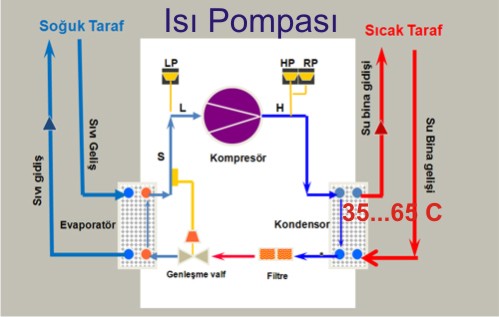

TOPRAKDAN
SUYA ISI POMPASI ÇALIŞMA PRENSİBİ |
|
  |
*Alkol
su karışımı ile doldurulmuş polietilen boru toprağın
içine yerleştirilir ve toprakla olan ısı alışverişinin
gerçekleşmesini sağlar.Kullanılan borular
toprak korozyonuna dayanıklı olmalıdır. Toprak basıncına
ve uzun ömüre göre test edilmiş borular kullanmaktayız.
*Sirkülasyon pompası, alkol su karışımını, ısı çukuru
ile ısı pompası arasında dolaştırır. Alkol su karışımı,
ısı enerjisini ısı çukurundan alır, buharlaştırıcıya
transfer eder ve ısı pompasının işletilmesi için gerekli
enerjiyi sağlamış olur.
*Buharlaştırıcıya aktarılan enerji sayesinde soğutucu
akışkan buharlaşır. Soğutucu akışkan, kapalı bir
devre içinde ve basınç altında dolaştırılır. Soğutucu
akışkanın basıncı arttırıldığında sıcaklığı da yüksek
mertebelere ulaşacaktır.
*Soğutucu akışkan buharlaştırıcıdan gaz halinde çıkarak
kompresöre ulaşır. Kompresörde sıkıştırılan gaz
halindeki soğutucu akışkanın, basıncıyla birlikte
sıcaklığı da artar.
*Kompresörden geçen soğutucu akışkan, yoğuşturucuya
ulaştığında ısısının büyük bir kısmını, plakalı ısı
değiştiricileri yardımıyla, ısıtma tesisatı çevrimine
aktarır. *Soğuyan akışkan yoğuşur ve sıvı faza geçer.
Daha sonra genleşme valfinde basıncı düşürülür ve düşük
sıcaklıktaki soğutucu akışkan çevrimin başına dönmüş
olur
|
|
- |
| |
|
|
- |
| |

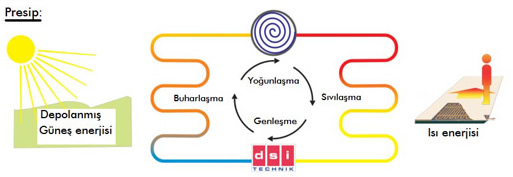

Prensip:
Toprakta depolanan güneş enerjisi doğrudan doğruya, yardımcı işletim tertibatı olmaksızın alınır.Bu kapalı sistemde sakıncası olmayan bir işletim maddesi dolaşır.
Kaliteli yüksek değerli PE borudan oluşan toprak kolektörü bir PE koruyucu manto ile tamamlanmıştır.Yüksek değerli bir spiral sıkıştırıcı vasıtasıyla gaz halindeki işletim maddesi yüksek bir basınç ve sıcaklık seviyesine getirilir.Paslanmaz çelikten yapılmış olan bir ısı değiştirici,ısınma şebekesine sıcaklık aktarıcı cihaz vazifesi görür.
|
|
| |
|
|
- |
| |
Toprakta bulunan isi iki yöntemle çekilebilir:
|
|
| |

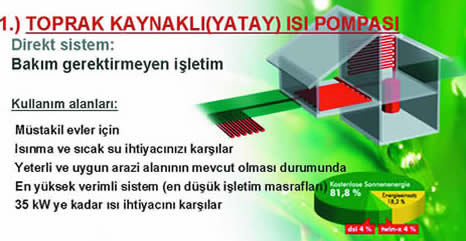

1.Yatay Sistem:

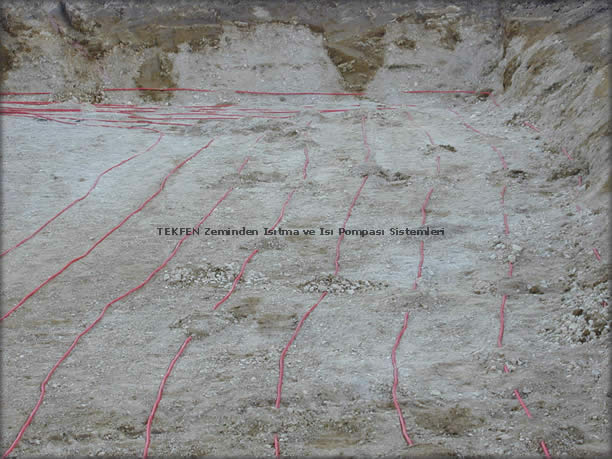

Topragin 1 ile 1,5 metre derinligine toprakta mevcut olan isiyi almasi için toprak kolektörleri yatay bir sekilde serilir.
Jeotermal enerji emilimin az olduğu topraklarda gerekli
derinlik miktarı değişkendir. Toprak hafriyatı yada toprak
analizi yapılmadan tam derinlik tesbiti yapılamaz.
Bu uygulamada kullanilan arazi üzerine derin köklü bitkilerin dikilmemesine ve ayrica yagmur sularinin topraga sizmasini engelleyecek uygulamalarda (topragin üstüne beton dökmek vs.) bulunulmamasina dikkat etmek gerekir.
Ağır vasıta geçmesi durumunda borular zarar görebilir ve
sistemin çalışması durabilir. Ömür boyu toprak altı boruları
korunmalıdır yoksa çözümsüz sorunlar oluşabilir. |
|
- |
-Resimlerin büyük halini görmek için üzerine tıklayın |
| |
 -
1.aşama --------------------- 2.aşama
|
|
| |
Aşağıdaki Flash'ta Toprak Kaynaklı Isı Pompasının Uygulama aşamalarını görebilirsiniz |
|
| |
|
|
|
|
| |
2.Sondaj Sistemi:
Yeterli yatay toprak alanının bulunamamasi durumunda, sondaj çukurları açılarak toprağın derinliğinden faydalanılır.
Toprak yapısına bağlı olarak 200 mm çapında değişken
derinliklerde kuyular kazarak enerji alımını yapmaktayız.
Kuyu kazımı işverene aitdir. Firmamız uygun çap ve uzunlukta
borulama işlemini yapmaktadır. |
|
| |
|
|
| |
|
|
| |
|
|
